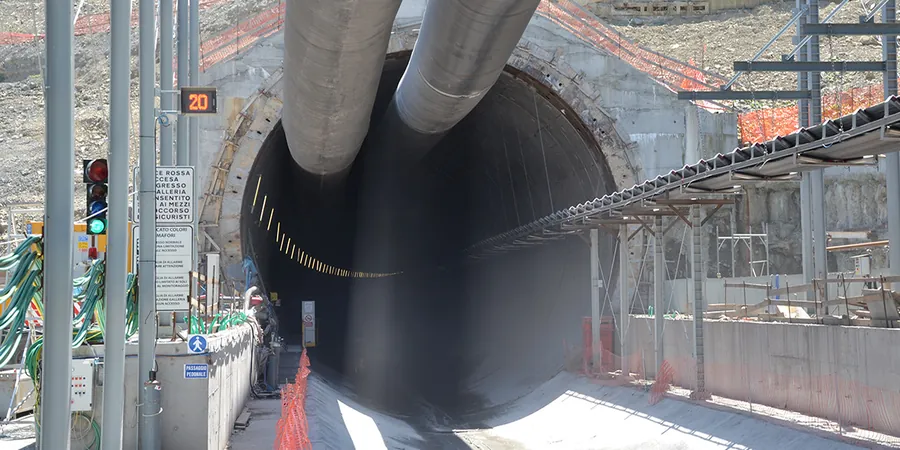

Die historische Mitte Potsdams mit ihren barocken Ensembles und die wachsenden Stadtteile am Havelbogen stellen den modernen Tunnelbau vor besondere Aufgaben. Die preußische Residenzstadt, heute mit über 180.000 Einwohnern die größte Stadt Brandenburgs, wächst. Um den Verkehr aus dem Stadtbild zu nehmen, werden zunehmend unterirdische Trassen geplant – doch der Baugrund ist tückisch. Das Potsdamer Urstromtal, geformt durch die letzte Eiszeit, hinterließ mächtige Beckenschluffe, Talsande und organische Weichschichten, die bis in 20 Meter Tiefe reichen. Wer hier einen Tunnel in geschlossener Bauweise vortreibt, benötigt mehr als Standardaufschlüsse. Die geotechnische Analyse für Tunnel in weichem Boden liefert das Baugrundmodell, das die komplexe Interaktion zwischen Schildvortrieb, Ortsbruststützung und Setzungsprognose erst beherrschbar macht. Ergänzend zu den Laborversuchen an gestörten und ungestörten Proben kann ein CPT-Versuch die Schichtgrenzen im Verdrängungsbereich des Tunnels lückenlos auflösen und den Spitzendruck für die Vortriebsparameter liefern – essentiell, wenn unter dem Alten Markt oder nahe der Freundschaftsinsel sensible Bausubstanz oberirdisch erhalten bleiben muss.
Die größte Herausforderung im Potsdamer Tunnelbau ist nicht der Vortrieb selbst, sondern die Begrenzung der Verformungen an der Tagesoberfläche im heterogenen Urstromtal-Baugrund.
Methodik und Umfang
Lokale Besonderheiten
Die Anwendung der DIN EN 1997-2 in Verbindung mit DIN 4020 ist für Tunnelbauprojekte in Potsdam nicht nur eine normative Pflicht, sondern eine technische Notwendigkeit. Das primäre geotechnische Risiko liegt in der unkontrollierten Ortsbrustinstabilität beim Durchfahren der Wechsellagerungen. Erreicht der Stützdruck nicht das Niveau des aktiven Erddrucks, können sich Schlotbildung und Tagbrüche entwickeln – ein Szenario, das in der dicht bebauten Potsdamer Innenstadt katastrophale Folgen hätte. Die geotechnische Analyse für Tunnel in weichem Boden muss daher zwingend die Verflüssigungsneigung lockerer Sandlinsen unter dynamischer Belastung prüfen und die Gefahr von hydraulischen Grundbrüchen in der Ortsbrust quantifizieren. Die Setzungsprognose nach dem Verfahren der Finiten Elemente benötigt wirklichkeitsnahe Stoffgesetze wie das Hardening Soil Model mit Small Strain Stiffness (HSsmall), kalibriert an Laborversuchen, um den Einfluss der Steifigkeit bei kleinen Dehnungen korrekt abzubilden und Überschreitungen der zulässigen Setzungsmulde frühzeitig zu erkennen.
Benötigen Sie eine geotechnische Bewertung?
Antwort innerhalb von 24h.
Geltende Normen
DIN EN 1997-2:2010-10 – Geotechnische Erkundung und Untersuchung, DIN 4020:2010-12 – Geotechnische Untersuchungen für bautechnische Zwecke, DIN EN ISO 14688-2:2020-11 – Benennung, Beschreibung und Klassifizierung von Boden, DIN 18309:2019-09 – VOB Vergabe- und Vertragsordnung für Bauleistungen – Nassbaggerarbeiten, ZTV-ING – Teil 5 Tunnelbau (Bundesanstalt für Straßenwesen)
Zugehörige Fachleistungen
Baugrunderkundung für maschinellen Tunnelvortrieb
Kombination aus durchgehenden Drucksondierungen und Kernbohrungen zur Gewinnung von Sonderproben in den relevanten Tiefenlagen. Inklusive geophysikalischer Vorerkundung zur Identifikation von Findlingen und organischen Linsen im Trassenbereich.
Standsicherheits- und Verformungsanalyse
Erstellung eines kalibrierten geotechnischen Finite-Elemente-Modells unter Berücksichtigung der zeitabhängigen Konsolidierung der Potsdamer Beckenschluffe. Ableitung der maximal zulässigen Setzungsmulde und des erforderlichen Stützdruckbereichs für den Schildvortrieb.
Typische Parameter
Häufige Fragen
Welche spezifischen Baugrundrisiken bestehen bei einem Tunnelvortrieb im Potsdamer Urstromtal?
Das Urstromtal ist geprägt von einer Wechsellagerung aus Sanden und bindigen Weichschichten mit organischen Beimengungen. Das Hauptrisiko ist die geringe undränderte Scherfestigkeit der Beckenschluffe, die zu Ortsbrustinstabilitäten führen kann, sowie der hohe Grundwasserstand von teils nur 1,5 m unter GOK. Hinzu kommen lokale Tiefenrinnen mit unerwartet großen Mächtigkeiten der Weichschichten, die in einer Standard-Erkundung leicht übersehen werden können.
Mit welchen Kosten muss man für eine geotechnische Analyse eines Tunnels in weichem Boden rechnen?
Der Kostenrahmen für eine belastbare geotechnische Analyse, die den Anforderungen der DIN EN 1997-2 genügt, bewegt sich üblicherweise zwischen 3.520 und 17.080 Euro. Die Spanne erklärt sich durch den Umfang der erforderlichen Feld- und Laborversuche: Ein schlankes Programm für kurze Versorgungsstunnel liegt am unteren Ende, während eine umfassende Analyse mit FE-Simulation und Großpumpversuchen für eine längere Verkehrstrasse den oberen Bereich erreicht.
Warum reichen reine Drucksondierungen für die Vortriebsplanung in Potsdam nicht aus?
CPT-Sondierungen liefern zwar ein kontinuierliches Profil des Spitzendrucks und der lokalen Mantelreibung, können aber die Konsistenz bindiger Böden nur indirekt abbilden. Für die Ermittlung der undränierten Scherfestigkeit cu und der Steifeparameter, die für eine realistische Setzungsprognose notwendig sind, müssen ungestörte Proben in Liner entnommen und im Labor triaxial oder im Rahmenscherversuch geprüft werden. Nur die Kombination beider Verfahren ergibt ein belastbares Baugrundmodell.
Wie wird die Setzungsprognose für die historische Bausubstanz in Potsdam erstellt?
Die Prognose erfolgt mittels numerischer Simulation unter Verwendung des Hardening Soil Small Strain Modells (HSsmall). Dieses Stoffgesetz bildet die erhöhte Steifigkeit des Bodens bei sehr kleinen Dehnungen ab, was für die realistische Berechnung von Setzungsmulden über einem Schildvortrieb essentiell ist. Die Kalibrierung der Parameter erfolgt anhand von ödometrischen und triaxialen Laborversuchen mit lokaler Dehnungsmessung. Das Modell wird anschließend mit den Schadenskategorien nach DIN 4023 und den zulässigen Verformungen der Einzeldenkmäler abgeglichen.
