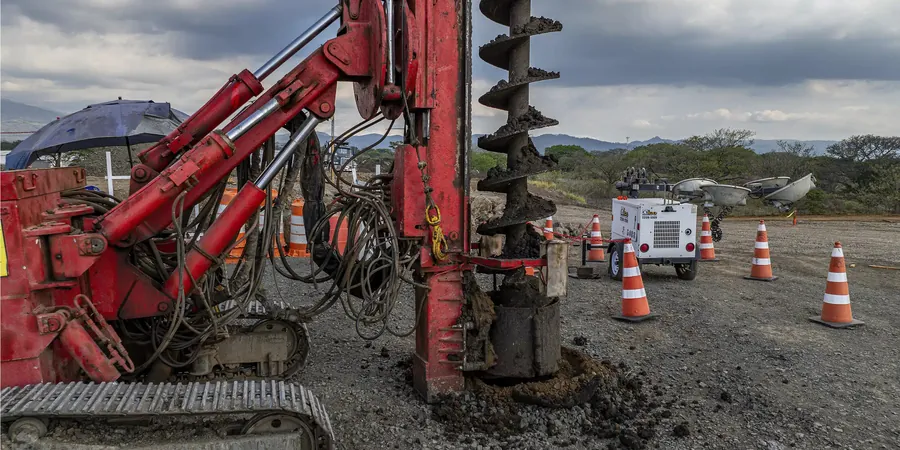

Die Bemessung von Schottersäulen folgt in Potsdam einer bodenmechanischen Logik, die nicht in jedem Planungsbüro auf Anhieb präsent ist. Zwischen den glazial geprägten Talsandterrassen der Havel und den bindigen Auelehmen im Norden der Stadt wechseln die Baugrundverhältnisse oft auf kurzer Distanz. Das Rammstopfverfahren muss diese Wechsellagerungen in ein funktionierendes Tragglied übersetzen – mit Säulen, die Setzungen kontrollieren und die Standsicherheit eines Bauwerks auch bei wechselnden Grundwasserständen gewährleisten. Unser Labor in Potsdam stützt die Bemessung auf eigene Baugrunderkundungen und ergänzt die Korngrößenanalyse des anstehenden Bodens mit direkten Kennwerten aus der SPT-Bohrung, um die erforderliche Steifigkeit des verbesserten Untergrunds präzise zu bestimmen.
Eine gut bemessene Schottersäule verhält sich nicht wie ein starrer Pfahl, sondern wie ein nachgiebiges Element, das den Boden gezielt umlagert und verdichtet.
Methodik und Umfang
Lokale Besonderheiten
Die Potsdamer Bodenverhältnisse unterscheiden sich grundlegend zwischen den hochgelegenen Moränenresten am Pfingstberg und den tiefgründigen Talsanden im Süden. Am Pfingstberg trifft man auf tragfähige, aber heterogene Geschiebemergel; hier würden Schottersäulen kaum eine Verbesserung bringen. In den Niederungen der Nuthe und entlang der Havel dagegen stehen organische Weichschichten an, die ohne Baugrundverbesserung Setzungen im zweistelligen Zentimeterbereich verursachen. Das größte Risiko bei der Bemessung von Schottersäulen in Potsdam liegt in nicht erkannten Torflinsen: Eine unzureichend abgestützte Stopfsäule verliert in solchen Einschlüssen ihre Mantelreibung und wird unkontrolliert gestaucht. Deshalb gehört eine lückenlose Erkundung mit Baggerschürfen und Drucksondierungen zwingend zum Bemessungskonzept, bevor das Raster festgelegt wird.
Benötigen Sie eine geotechnische Bewertung?
Antwort innerhalb von 24h.
Geltende Normen
DIN 4094-4: Baugrund – Rütteldruck- und Rüttelstopfverfahren, DIN EN 1997-1 (Eurocode 7): Entwurf, Berechnung und Bemessung in der Geotechnik, DIN 18134: Baugrund – Lastplattendruckversuch, DIN 4020: Geotechnische Untersuchungen für bautechnische Zwecke
Zugehörige Fachleistungen
Baugrunderkundung und Laboranalyse
Durchführung von Rammkernsondierungen und Drucksondierungen zur Ermittlung der Bodenschichtung, ergänzt durch Laborversuche zur Bestimmung von Korngrößenverteilung und Konsistenzgrenzen der bindigen Horizonte.
Rechnerische Bemessung des Rasterkonzepts
Numerische Simulation der Säulentragwirkung unter Berücksichtigung der Bauwerkslasten und des Grundwasserstands. Auslegung von Rastermaß, Säulendurchmesser und Einbindetiefe in den tragfähigen Untergrund.
Qualitätssicherung im Feld
Überwachung der Rüttelarbeit mit digitaler Kraft-Weg-Aufzeichnung, Ausführung von Lastplattendruckversuchen auf der fertigen Säule und Abnahmeprotokoll gemäß den Vorgaben der Fremdüberwachung.
Typische Parameter
Häufige Fragen
Wann ist eine Bemessung von Schottersäulen in Potsdam sinnvoll?
Immer dann, wenn das Bauwerk auf weichen, setzungsempfindlichen Böden gegründet werden soll, die mindestens 2 bis 3 Meter mächtig sind. In den Talsandgebieten Potsdams, wo eine konventionelle Flachgründung zu unzulässigen Setzungen führt, bieten Schottersäulen eine wirtschaftliche Alternative zu Pfahlgründungen, weil sie den Boden verbessern und nicht nur überbrücken.
Welche Bodenkennwerte sind für die Bemessung entscheidend?
Die undränierte Kohäsion des weichen Bodens, der Reibungswinkel der Tragschicht, die Zusammendrückbarkeit (Steifemodul) sowie die Durchlässigkeit. Diese Werte gewinnen wir aus CPT-Sondierungen und Laboranalysen. Bei organischen Böden prüfen wir zusätzlich den Glühverlust, um den Zersetzungsgrad und das Langzeitsetzungsverhalten zu bewerten.
Wie tief müssen die Schottersäulen in den Baugrund einbinden?
Die Säulen müssen den weichen Horizont vollständig durchörtern und mindestens 0,50 m in die darunter liegende tragfähige Schicht einbinden. In Potsdam ist das häufig der pleistozäne Geschiebemergel oder eine dicht gelagerte Sandschicht. Die genaue Tiefe legen wir nach Auswertung der Sondierprofile fest.
Mit welchen Kosten muss ich für eine Bemessung von Schottersäulen rechnen?
Das Honorar für die reine ingenieurtechnische Bemessung inklusive der erforderlichen Baugrunduntersuchungen liegt je nach Bauwerksgröße und Erkundungsaufwand in Potsdam üblicherweise zwischen €1.340 und €4.740. Die Ausführungskosten der Säulen selbst sind darin nicht enthalten.
Wie wird die Qualität der eingebauten Schottersäulen geprüft?
Während des Rüttelstopfens zeichnen wir den Energieeintrag und die Tiefenlage kontinuierlich auf. Nach der Herstellung führen wir stichprobenartig Lastplattendruckversuche auf dem Säulenkopf durch. Der dynamische Verformungsmodul muss den in der Bemessung angesetzten Wert erreichen, bevor die Lastverteilungsplatte aufgebracht wird.
