Der hydraulische Hammer des CPT-Raupenfahrzeugs setzt mit 20 Tonnen Druck an. In der Tiefe misst der Piezokonus den Porenwasserdruck in Echtzeit, während die elektrische Spitze den Spitzendruck aufzeichnet. Diese Werte entscheiden auf der Teltowplatte, ob ein Baugrund locker genug ist, um unter seismischer Last in einen flüssigen Zustand überzugehen. Potsdam liegt in der Erdbebenzone 2 nach DIN EN 1998-1/NA, doch das eigentliche Risiko steckt in den quartären Talsanden der Havel. Unsere Bodenverflüssigungsanalyse kombiniert die CPT-Sondierung mit zyklischen Triaxialversuchen, um das Verhalten des Korngerüsts bei einer Wiederkehrperiode von 475 Jahren präzise abzubilden.

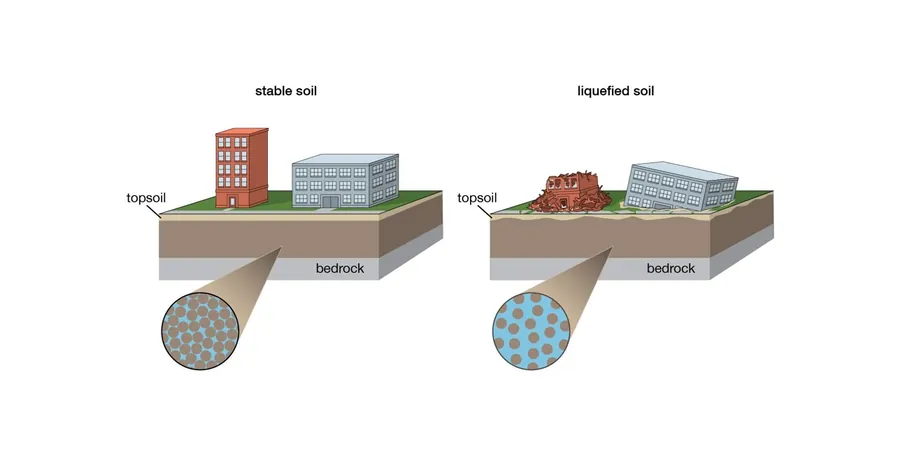

In den Talsanden unter Potsdam kann der Porenwasserdruck binnen Sekunden die effektive Spannung auf null reduzieren — der Boden wird zur schwerelosen Suspension.
Methodik und Umfang
Lokale Besonderheiten
Potsdams barocke Altstadt und die Villenkolonien in Babelsberg stehen auf tragfähigen Mittelterrassen, doch die Expansion in die Niederungen bringt neue geotechnische Probleme. Im Bornstedter Feld und entlang der Nuthe wurden in den 1990er-Jahren großflächige Aufschüttungen für den Wohnungsbau vorgenommen, unterlagert von holozänen Flusssanden. Ein Erdbeben der Magnitude 5,5 im Raum Brandenburg — wie das historische Ereignis von 1408 bei Eberswalde — würde diese anthropogen veränderten Böden in einen kritischen Zustand versetzen. Die Kombination aus geringer Lagerungsdichte und hohem Grundwasserstand erzeugt einen CSR-Wert, der den zyklischen Widerstand CRR überschreitet. Wir modellieren den Porenwasserüberdruck mit der Finite-Elemente-Methode und koppeln die Ergebnisse an eine Setzungsberechnung. Für kritische Zonen empfehlen wir eine Baugrundverbesserung durch Rütteldruckverdichtung oder den Einbau von Schottersäulen, um die Dränage zu verbessern und den Porenwasserdruck kontrolliert abzubauen.
Benötigen Sie eine geotechnische Bewertung?
Antwort innerhalb von 24h.
Geltende Normen
DIN EN 1998-5:2010-12 (Eurocode 8, Teil 5: Gründungen, Stützbauwerke), DIN EN 1998-1/NA:2021-10 (Nationaler Anhang, Erdbebenzonen Deutschland), DIN EN ISO 22476-3:2005 (CPT/CPTu-Sondierung), ASTM D5311-13 (Zyklischer Triaxialversuch, lastgesteuert), NCEER Workshop 1997/Youd et al. 2001 (SPT-basiertes Verflüssigungsmodell)
Zugehörige Fachleistungen
SPT- und CPT-basierte Verflüssigungsuntersuchung
Durchführung von SPT-Bohrungen und CPTu-Sondierungen in den quartären Sanden der Havel. Berechnung des zyklischen Spannungsverhältnisses CSR und des zyklischen Widerstands CRR. Einstufung des Baugrunds in die LPI-Klassen und Erstellung eines Verflüssigungskatasters für das Baufeld.
Numerische Simulation und Sanierungskonzept
Finite-Elemente-Modellierung der Porenwasserdruckentwicklung mit PLAXIS 2D. Prognose der seismischen Setzungen und Entwicklung eines Baugrundverbesserungskonzepts (Rütteldruckverdichtung, Schottersäulen) in Abstimmung mit dem Tragwerksplaner.
Typische Parameter
Häufige Fragen
Ist in Potsdam überhaupt mit verflüssigungsrelevanten Erdbeben zu rechnen?
Potsdam liegt in der deutschen Erdbebenzone 2, wo rechnerisch Intensitäten bis I=6,5 auftreten können. Die locker gelagerten Talsande der Havel mit hohem Grundwasserstand erfüllen die geologischen Voraussetzungen für Bodenverflüssigung. Zwar ist die Seismizität moderat, doch für sicherheitsrelevante Bauwerke und Infrastrukturen schreibt die DIN EN 1998-5 eine Überprüfung vor.
Welche Kosten entstehen für eine Bodenverflüssigungsanalyse?
Die Kosten für eine standortspezifische Analyse in Potsdam liegen je nach Umfang zwischen €2.470 und €3.660. Der Preis umfasst die Sondierung, die labortechnische Bestimmung der Kornverteilung und Plastizität sowie den rechnerischen Nachweis nach dem vereinfachten Verfahren. Zusätzliche Laborversuche wie der zyklische Triaxialtest werden separat kalkuliert.
Welche Bodenarten in Potsdam sind besonders verflüssigungsgefährdet?
Gefährdet sind vor allem die holozänen, locker gelagerten Mittel- und Feinsande in den Niederungen der Havel und Nuthe. Entscheidend ist der SPT-Schlagzahl N₁(60): Liegt dieser unter 15 bei einem Feinkornanteil unter 15 %, besteht ein hohes Verflüssigungspotenzial. Die Geschiebemergel der Grundmoräne sind dagegen nicht verflüssigungsgefährdet.
Ab wann ist eine Verflüssigungsuntersuchung baurechtlich gefordert?
Die Forderung ergibt sich aus der DIN EN 1998-5 in Verbindung mit dem Nationalen Anhang. Für Bauwerke der Bedeutungskategorie III und IV (Schulen, Krankenhäuser, kritische Infrastruktur) ist der Nachweis obligatorisch. In der Zone 2 kann das Bauaufsichtsamt die Untersuchung auch für normale Hochbauten verlangen, wenn der Baugrund Hinweise auf verflüssigungsempfindliche Schichten zeigt.
Welche Sanierungsmöglichkeiten gibt es bei festgestellter Verflüssigungsgefahr?
Bei geringem bis mäßigem Risiko setzen wir auf Rütteldruckverdichtung mit Tiefenrüttlern, die den Sand in ein dichteres Gefüge überführen. Bei hohem Risiko kommen Schottersäulen zum Einsatz, die als Dränage wirken und den Porenwasserdruck abbauen. In Extremfällen kann eine Tiefgründung mit Bohrpfählen in den tragfähigen Geschiebemergel die sicherste Lösung darstellen.
